Radar volumétrique LBK

Inxpect

Logo Inxpect - radar volumétrique LBK

Surveille en toute sécurité vos applications complexes dans des environnements hostiles

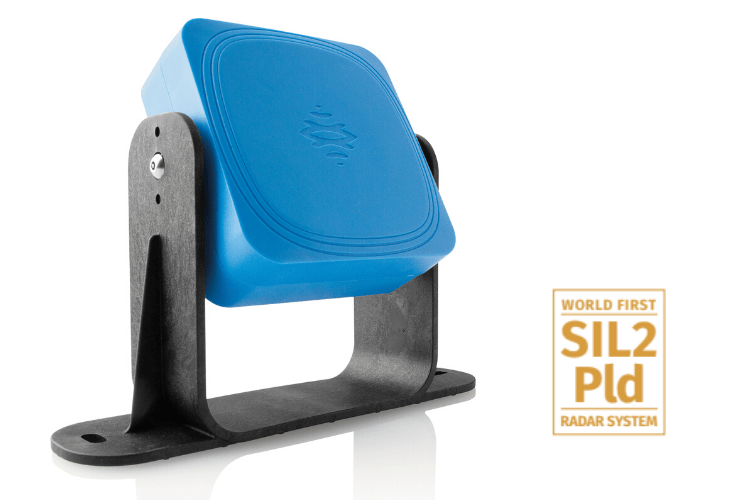

Premier radar volumétrique au monde certifié SIL2 Pld.

Grâce à ses caractéristiques techniques différenciantes, le radar volumétrique assure la sécurité de vos opérateurs et de vos machines, sans compromettre votre productivité.

Grâce à la technologie radar, le radar LBK System offre une surveillance volumétrique avec une fréquence de 24 à 24,25 GHz et devient le premier radar volumétrique au monde certifié SIL 2, PLd.

Le système de sécurité LBK System se compose de 3 modules distincts : une unité de contrôle, un radar et un logiciel de programmation.

Unité de contrôle LBK-C22
  • Contrôle jusqu’à 6 radars.
  • Communique via le protocole Bus CAN.
  • La profondeur maximale de la zone surveillée est de 4 m.
  • Espace de protection maximale (avec 6 capteurs): 15 m x 4 m.

Capteurs LBK-S01

  • Chaque capteur LBK-S01 peut être programmé indépendamment des autres.

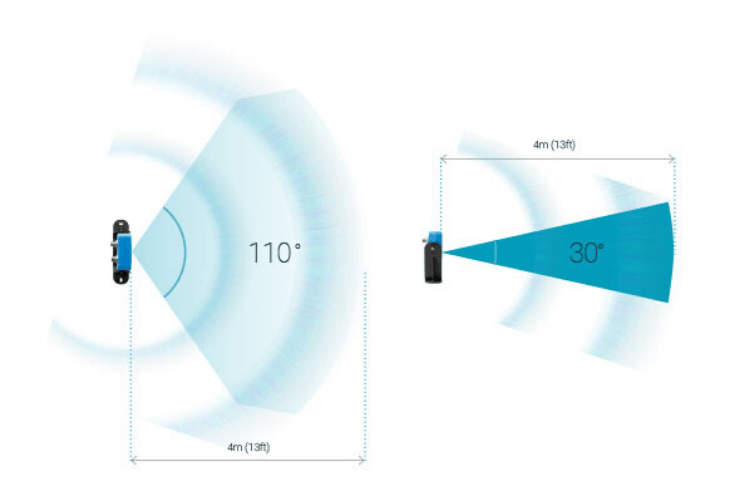

  • En fonction de la taille de la zone à surveiller, il est possible d’installer pour chaque capteur un espace de protection étroit ou large : l’espace de protection large possède un angle d’ouverture de 110° à l’horizontale et 30° à la verticale ; l’espace de protection étroit a un angle d’ouverture de 50° à l’horizontale et 15° à la verticale.
  • La portée de détection effective de chaque capteur dépend de la hauteur d’installation et de son inclinaison.

Logiciel Inxpect Safety

  • Permet de configurer la zone à sécuriser.
  • La convivialité de l’interface rend intuitive et rapide la configuration du système de sécurité.
  • Des procédures de validations guidées et la génération du rapport de configuration terminent l’installation.

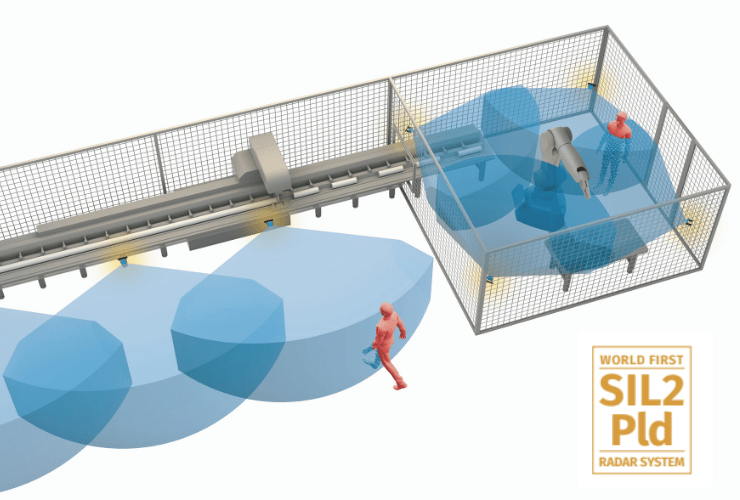

Le radar volumétrique LBK System est une solution nouvelle génération qui vous permet de surveiller en toute sécurité des espaces de protection sur tous types d’applications, même les plus complexes.

Le radar volumétrique LBK présente quatre avantages majeurs par rapport à l’offre existante :

  • Montage possible jusqu’à 6 radars.
  • Fonction « redémarrage sécuritaire » est présente afin de prévenir et d’éviter le redémarrage inattendu des machines en cas de détection de la présence d’un opérateur dans la zone dangereuse.
  • Fonction « détection de mouvements » : configure la machine dans des conditions de sécurité en cas d’approche ou de présence physique dans la zone.

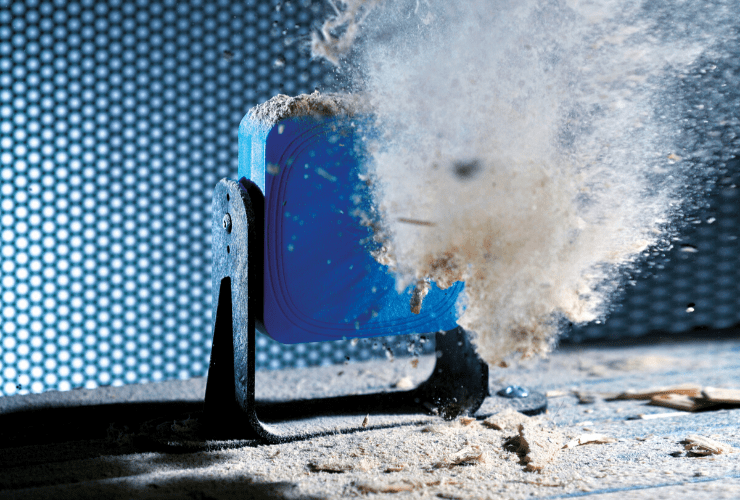

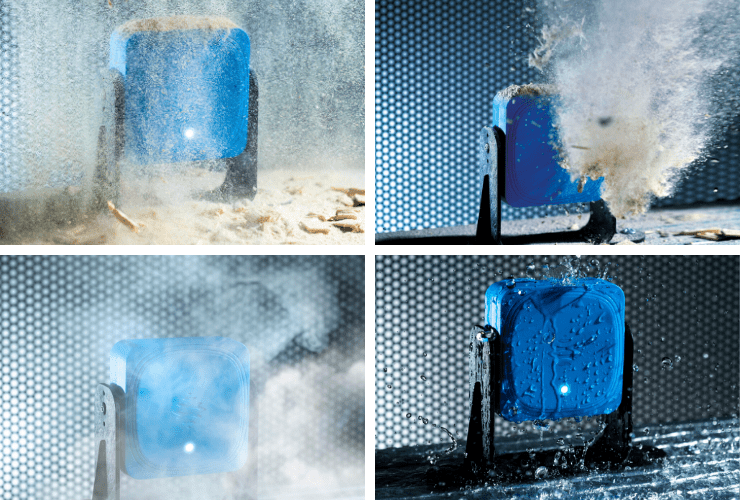

  • Le système de sécurité est fiable même dans les environnements hostiles où les radars traditionnels sont inefficaces: le système de sécurité LBK est insensible à la fumée, à la poussière, aux copeaux, aux éclaboussures et aux déchets d’usinage générés par votre processus de production.

Caractéristiques

  • Dimensions : 85 / 165 x 125 x 53 mm
  • Méthode de détection : Algorithme de détection radar FMCW
  • Fréquence : 24-24, 25 GHz (24, 05 – 24,25 pour GB et FR) / Puissance d’émission <13 dBm
  • Plage de détection : 0 – 4 m
  • Portée de détection : plan horizontal large : 110° / Plan vertical : 30° / Hauteur : 0 – 3m /
  • Hauteur de montage : Plan horizontal restreint : 50° / Plan vertical : 15° / Hauteur : 0 – 3m
  • Temps de réponse : <100 ms
  • SIL : 2
  • PL : d
  • Catégorie : 2 (3 pour les sorties)
  • Consommation : 11 W (unité de contrôle et 6 capteurs)
  • Température : 40°C – +60°C
  • Protocole de communication : CAN selon la norme EN 50325-5
  • Garantie : 36 mois

Capteurs

  • Sorties : 4
  • Relais sorties de sécurité : Relais à guidage forcé ( tension maxi : 30 V cc / Courant maxi : 2 A cc / Puissance maxi 240 W
  • Relais sorties auxiliaires : Électromagnétiques (tension maxi : 30 V cc / Courant maxi : 2 A cc / Puissance maxi : 60 W)
  • Entrées : 3
  • Alimentation : 24 V cc (20 – 28 V cc) courant maxi : 0,6 A
  • Consommation : Maxi 3,8W
  • Montage : Sur rail DIN
  • Indice de protection : IP20
  • Bornes : Section : 2,5 mm2 maxi / Courant maxi : 12 A avec câbles de 2,5 mm2

Spécifications des câbles bus CAN

  • Section : 2 x 0,34 mm2 alimentation – 2 x 0,34 mm2 ligne de données
  • Type : Deux paires de 2 fils torsadés
  • Connecteurs : M12 5 pôles
  • Indépendance : 120 Ω +/- 12 Ω (f= 1 MHz)
  • Blindage : Ppar fils de cuivre étamés tressés. À raccorder à la terre sur le bornier d’alimentation de l’unité́ de contrôle.
  • Longueur : 30 m l’unité
Vidéo de présentation du radar LBK System
Vidéo du radar en fonctionnement
