L’objectif de cette rubrique ‘ Normes et Sécurité’ est de comprendre la législation en vigueur des robots collaboratifs en Europe et encourager les entreprises à franchir le pas vers un nouveau type de robotique: la robotique collaborative. Découvrez à travers cette rubrique toutes les réponses à vos questions !
Destiné aux fabricants, aux utilisateurs et à tous les acteurs de la prévention, le présent guide de prévention 2017 publié par le Ministère du Travail a pour but de vous accompagner dans la réalisation et l’installation des applications collaboratives robotisées. Ce guide est soutenu par la FIM et le Symop. N’hésitez pas à le télécharger !
La législation des robots collaboratifs en Europe
Un robot collaboratif est un robot capable de travailler en interaction directe avec l’opérateur sur un espace de travail commun, sans barrière. Une collaboration homme/robot ne peut s’envisager si et seulement si l’application assure la sécurité totale de l’opérateur.

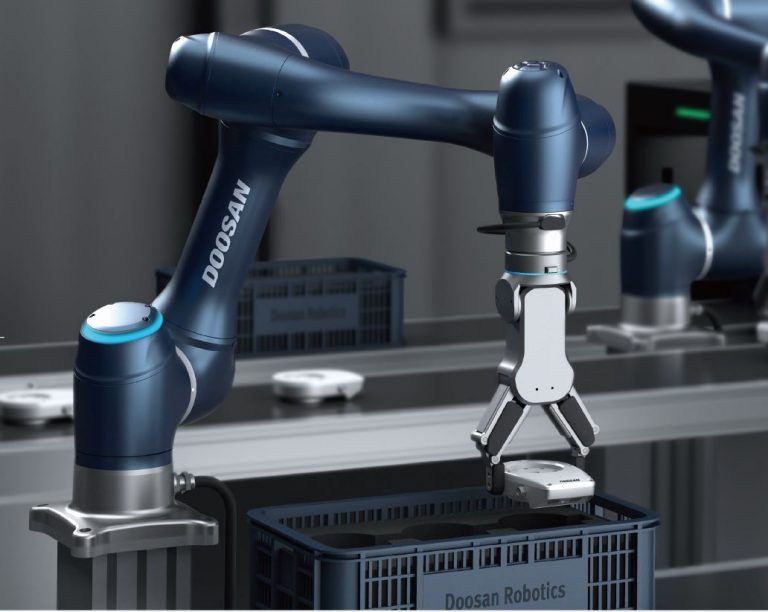

La sécurité de l’opérateur a été la priorité n°1 du fabricant dès la conception des 10 robots collaboratifs de la gamme :
– Un design aux courbes fluides et une configuration du bras pensée pour empêcher toute zone de pincement possible entre deux articulations
– Des capteurs de couples situés dans chacun des 6 axes
– Des capteurs sensibles à 0.2 N
– Des fonctions de sécurité personnalisables (force, vitesse, accélération, limite angulaire des axes, vitesse des axes)
– La possibilité de créer des enveloppes de travail personnalisables en fonctions de vos besoins.
La loi applicable lors de la mise en œuvre d’un robot en Europe, collaboratif ou non, est la Directive « Machines » 2006/42/CE.
La loi applicable lors de la mise en œuvre d’un robot en Europe, collaboratif ou non, est la Directive « Machines » 2006/42/CE.
Les normes ISO relatives aux machines (normes ISO 10218-1 et 10218-2) sont des normes harmonisées. Elles donnent présomption de conformité à la directive « Machines » 2006/42/CE. Ces normes ISO et la Directive « Machines » sont équivalentes. Mais c’est bien la directive « Machines » qui fait foi.
Oui, la directive « Machines » 2006/42/CE prévoit les robots collaboratifs.
Oui, les robots collaboratifs Doosan Robotics sont conformes à la Directive « Machines » 2006/42/CE et répondent aux normes en vigueur :
– Norme ISO 10218-1: Exigences de sécurité pour robots industriels — Partie I: les robots.
– Norme ISO 10218-2: Exigences de sécurité pour les robots industriels — Partie 2: Systèmes robots et intégration.
– Norme ISO TS 15066: Robots collaboratifs.
Les robots ont aussi la certification Directive Basse Tension (DBT) 2014/35/EU et la Directive Relative à la Compatibilité Electromagnétique (CEM).
Les robots Doosan sont certifiés par TÜV SUD.
La directive « Machines » 2006/42/CE et la norme ISO 10218 le mentionne (on parle de mode 4). Bien sûr des limites de force sont à respecter lors de ces contacts.
Propre à votre application et en conformité avec les exigences HSE de votre site, l’analyse de risques est une étape obligatoire lors de l’implantation d’un robot collaboratif.
L’analyse de risques est décrite par la norme NF EN ISO 12100.
L’analyse de risques consiste à proportionner les moyens techniques à mettre en œuvre en fonction du risque à traiter. Elle a pour objectif de prévoir tout mauvais usage raisonnablement prévisible.
En fonction de la tâche réalisée par le robot collaboratif et selon les conclusions de l’analyse de risques menée, il est possible de recourir à des éléments de sécurité externes: équipements de protection individuelle (chaussures de protection, gants, lunettes, etc.), équipements de protection électrosensibles (laser de sécurité, etc.) ou autre.
Propre à votre application et en conformité avec les exigences HSE de votre site, l’analyse de risques est une étape obligatoire lors de l’implantation d’un robot collaboratif.
L’analyse de risques est décrite par la norme NF EN ISO 12100.
L’analyse de risques s’applique à une application définie. Il faut donc réaliser une nouvelle analyse de risques à chaque nouvelle tâche du robot. Des applications très similaires peuvent cependant reprendre une partie de l’analyse déjà menée.
Rien ne vous y oblige. Cependant avoir un avis extérieur est toujours intéressant.
Chaque État de l’UE est tenu de désigner des organismes de contrôle conformément aux exigences minimales définies par la directive « Machines » et de déclarer ces organismes à la Commission européenne à Bruxelles. Pour la France, les organismes notifiés par la directive « Machines » 2006/42/CE sont : l’Apave, le Bureau Veritas, le CETIM, INERIS, DEKRA Industrial et SOCOTEC France.
Liste en date du 18 décembre 2014 donnée à titre indicatif et est valable à la date indiquée.
.
Etude des robots collaboratifs Doosan Robotics par le Cetim
Une fois l’analyse de risques menée, l’intégrateur ou le client final (s’il joue le rôle d’intégrateur) devra apposer une plaque CE.
Rien ne vous oblige à vous appuyer sur l’accompagnement d’un intégrateur lors de la mise en place d’un robot collaboratif dans votre entreprise mais son expertise dans la robotisation des processus de production est un plus évident dans de nombreux cas.
Note : Dans son dernier rapport, la Conférence des Nations unies pour le commerce et le développement (CNUCED) plaide en faveur de l’usage de robots collaboratifs dans l’industrie. Lire l’article correspondant de La Tribune, 18/09/2017.
